Комплект оценки EVM9200

EVM9200

Характеристики

  • AT91RM9200 Atmel Corporation
  • 2/4 Мбайт flash
  • 4/8 Мбайт SPI flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Два асинхронных интерфейса, RS-232, DB-9
  • 100/10 Мбит/сек Ethernet интерфейс, RJ-45
  • 10 светодиодов, 5 Ethernet и 5 программно управляемых
  • 70 контактный разъём для подключения расширений
  • 96 контактный разъём для подключения расширений, опционально
  • JTAG разъём, 20 контактов
  • USB host, USB device
  • Разъём под MMC или SDC
  • кнопка Reset
  • Габариты комплекта 154 мм x 122 мм
  • Напряжение питания 5В ± 10%

Краткое описание

EVM9200 предназначен для оценки функциональных возможностей AT91RM9200.

Документация

Программное обеспечение

Комплект оценки EVM9200m

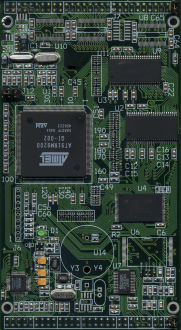

EVM9200MTOP

Характеристики

  • AT91RM9200 Atmel Corporation
  • 2/4 Мбайт flash, 128 Мбайт NAND flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Асинхронный интерфейс, RS-232
  • USB host, USB device
  • 100/10 Мбит/сек Ethernet интерфейс
  • 1 светодиод, RTC, батарейка
  • JTAG разъём, 9 контактов
  • Габариты комплекта 140 мм x 78 мм
  • Напряжение питания 5В ± 10%
  • Интерфейсы USB device, USB host, RS232, Ethernet, буферезированная шина данных выведены на разъёмы расширения

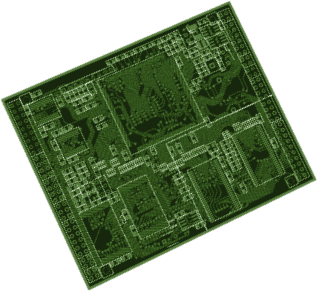

Комплект оценки EVM9200b

предполагаемый срок выпуска - поставляется в виде файлов для самостоятельного изготовления

EVM9200b

Характеристики

  • AT91RM9200 Atmel Corporation
  • 2/4 Мбайт flash, 128 Мбайт NAND flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Два асинхронных интерфейса, RS-232
  • USB host, USB device
  • MII интерфейс
  • 1 светодиод, RTC, батарейка
  • JTAG разъём, 9 контактов
  • Габариты комплекта 100 мм x 78 мм
  • Напряжение питания 5В ± 10%
  • Интерфейсы USB device, USB host, RS232, MII, шина данных выведены на разъёмы расширения

Комплект оценки EVM9200s, посадочное место для EVM9200b

предполагаемый срок выпуска - разрабатывается

Краткое описание

На EVM9200s расположены разъём питания, PHY Ethernet, трансформатор Ethernet, разъём RJ45, два разъёма RS232, DB-9 DTE/DCE, предназначен для подключения EVM9200b к стандартным разъёмам.

Комплект оценки EVM3400

предполагаемый срок выпуска - не выпускалась, выпущена схема, разведена

EVM3400_ast

Характеристики

  • AT91RM3400 Atmel Corporation
  • 8 Мбайт SPI flash
  • Последовательная EEPROM AT24C512
  • Два асинхронных интерфейса, RS-232, DB-9 (DTE)
  • разъём для подключения расширений
  • USB device
  • Разъём под MMC или SDC
  • кнопка Reset
  • JTAG разъём, 20 контактов
  • Габариты комплекта 122 мм x 81 мм
  • Напряжение питания 5В ± 10%

Краткое описание

EVM3400 предназначен для оценки функциональных возможностей AT91RM3400.

Документация

Комплект оценки EVM9260

предполагаемый срок выпуска - срок изготовления один месяц

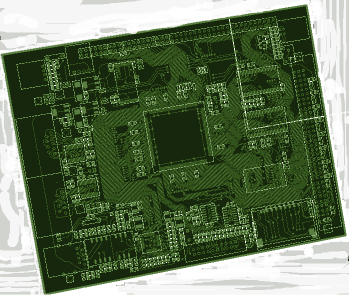

EVM9260

Характеристики

  • AT91SAM9260 Atmel Corporation
  • 2/4 Мбайт flash
  • 4/8 Мбайт SPI flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Два асинхронных интерфейса, RS-232, DB-9
  • 100/10 Мбит/сек Ethernet интерфейс, RJ-45
  • 10 светодиодов, 5 для Ethernet и 5 программно управляемых
  • JTAG разъём, 20 контактов
  • USB host, USB device
  • Разъём под MMC или SDC
  • кнопка Reset
  • Габариты комплекта 154 мм x 122 мм
  • Напряжение питания 5В ± 10%

Комплект оценки EVM9260m

предполагаемый срок выпуска - поставляется в виде файлов для самостоятельного изготовления

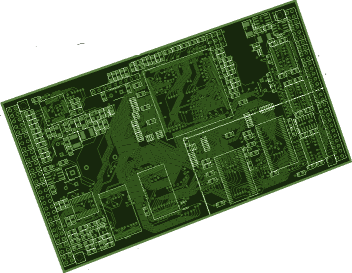

EVM9260m

Характеристики

  • AT91SAM9260 Atmel Corporation
  • 4 Мбайт flash, 128 Мбайт NAND flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Асинхронный интерфейс, RS-232
  • USB host, USB device
  • 100/10 Мбит/сек Ethernet интерфейс
  • 1 светодиод, RTC, батарейка
  • JTAG разъём, 9 контактов
  • Габариты комплекта 140 мм x 78 мм
  • Напряжение питания 5В ± 10%
  • Интерфейсы USB device, USB host, RS232, Ethernet, буферезированная шина данных выведены на разъёмы расширения

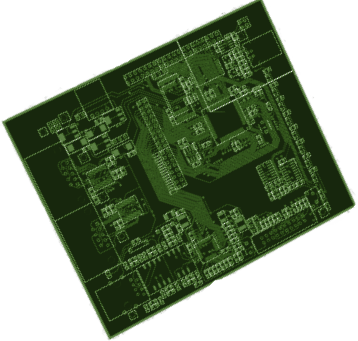

Комплект оценки EVMSAM7X

предполагаемый срок выпуска - срок изготовления один месяц

evmsam7x

Характеристики

  • AT91SAM7X Atmel Corporation
  • 4/8 Mбайт SPI flash
  • Два асинхронных интерфейса, RS-232, DB-9
  • 100/10 Мбит/сек Ethernet интерфейс, RJ-45
  • 10 светодиодов, 5 для Ethernet и 5 программно управляемых
  • JTAG разъём, 20 контактов
  • USB device
  • кнопка Reset
  • Габариты комплекта 154 мм x 122 мм
  • Напряжение питания 5В ± 10%

Комплект оценки EVM79525

предполагаемый срок выпуска - срок изготовления один месяц

EVM79525

Характеристики

  • LH79525, Sharp
  • 4 Мбайт flash
  • 16 Мбайт SDRAM, 8M x 16
  • Два асинхронных интерфейса, RS-232, DB-9
  • 100/10 Мбит/сек Ethernet интерфейс, RJ-45
  • 10 светодиодов, 5 для Ethernet и 5 программно управляемых
  • 64 контактный разъём для подключения расширений
  • JTAG разъём, 20 контактов
  • Разъём под LCD
  • USB device
  • Кнопка Reset
  • Габариты комплекта 154 мм x 122 мм
  • Напряжение питания 5В ± 10%

Краткое описание

EVM79525 предназначен для оценки функциональных возможностей LH79525.

Комплект оценки EVM50100

EVM50100

Характеристики

  • S3C4510 (KS32C50100) или S3C4530
  • 2 или 4 Мбайт flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Тактовая частота 50 МГц
  • Два асинхронных интерфейса, RS-232, DB-9
  • 100/10 Мбит/сек Ethernet интерфейс, RJ-45
  • Два разъёма для подключения элементов расширения
  • 11 светодиодов, 6 для Ethernet и 5 программно управляемых
  • 96 контактный разъём для подключения расширений
  • Технологический разъём 17x2, 8ми разрядная шина данных
  • JTAG разъём, 14 контактов
  • Габариты комплекта 154 мм x 102 мм
  • Напряжение питания 5В ± 10%
  • Потребляемый ток не более 800 mA

Краткое описание

EVM50100 предназначен для оценки функциональных возможностей S3C4510 (KS32C50100) или S3C4530 фирмы Samsung Electronics. Практически все сигналы S3C4510 & S3C4530 выведены на разъёмы, что дает возможность подключать различные элементы расширения.

Документация

Программное обеспечение

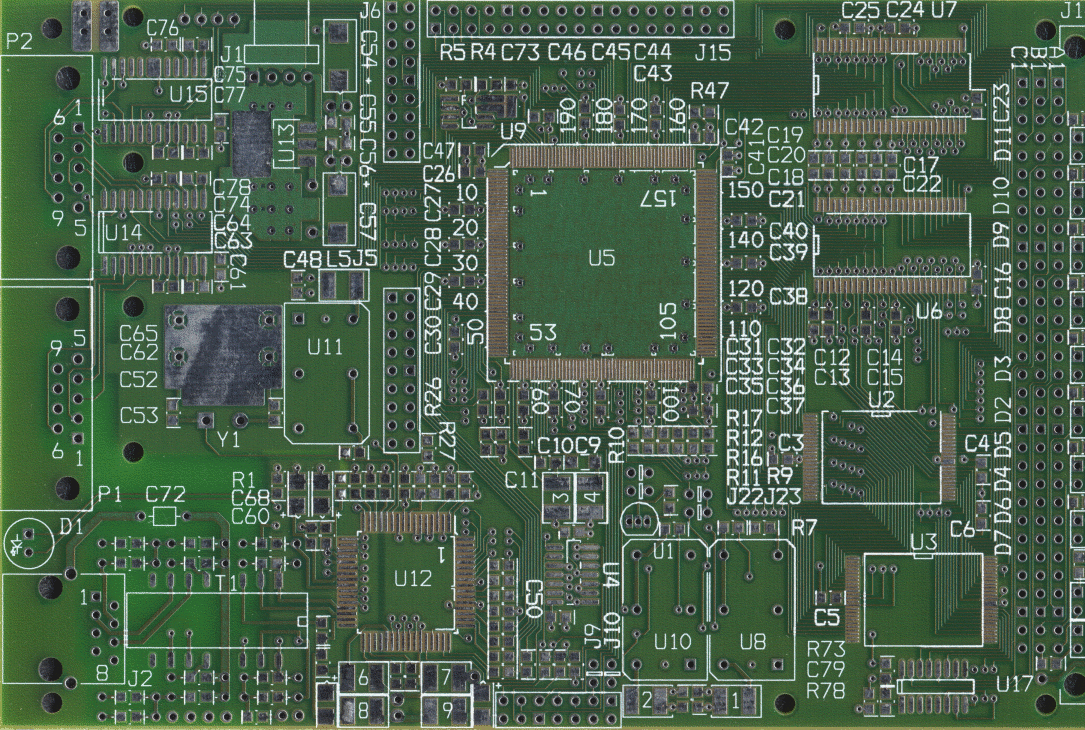

верхняя сторона EVM50100

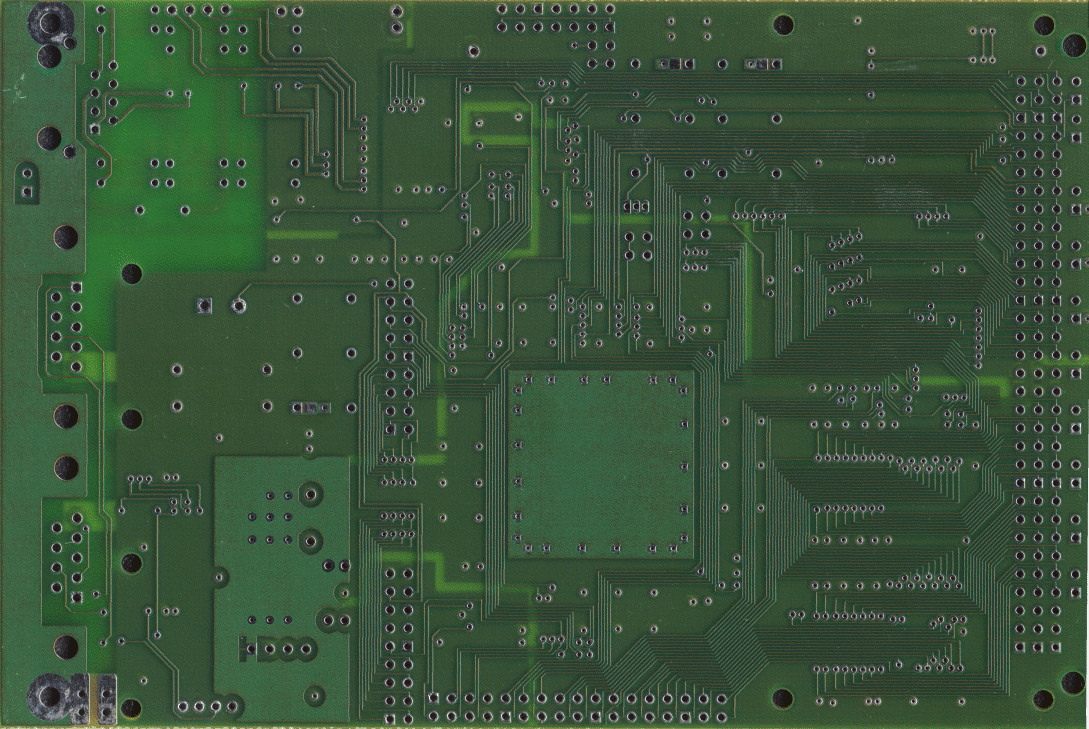

нижняя сторона EVM50100

EVM50100TOP

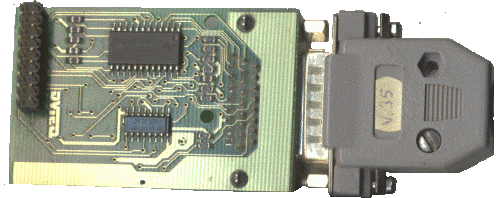

Элемент разширения для EVM50100

EVM50100 Расширение HDLC порта S3C4510/S3C4530,
RS232/V.35 - тип интерфейся задаётся перемычкой кабеля

Комплект оценки EVM4510b

предполагаемый срок выпуска - поставляется в виде файлов для самостоятельного изготовления

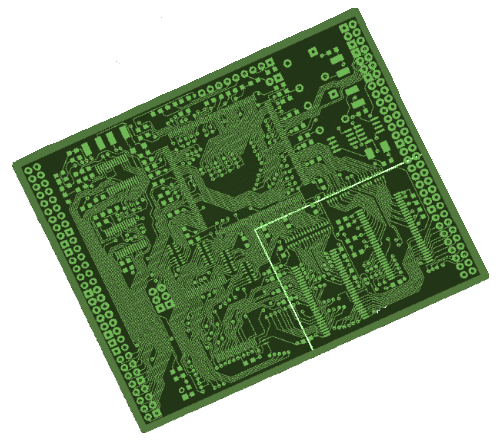

EVM4530b

Характеристики

  • Samsung S3C4510(KS32C50100)/S3C4530
  • 2/4 Мбайт flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Тактовая частота 50 МГц
  • Два асинхронных интерфейса, RS-232, штыревой разъём
  • 1 светодиод
  • JTAG разъём, 9 контактов
  • Напряжение питания 5В ± 10%
  • Выводы общего назначения, MII, шина данных, выводы RS232 выведены на два штыревых разъёма или гнезда, которые расположенны вдоль коротких сторон комплекта оценки.

Документация

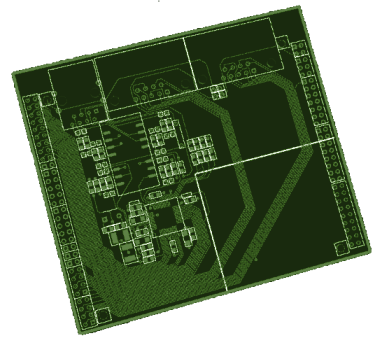

EVM4510s, посадочное место для EVM4510b

предполагаемый срок выпуска - поставляется в виде файлов для самостоятельного изготовления

EVM4510n

Краткое описание

На EVM4510s расположены PHY, разъём питания, разъём RJ45, два разъёма DB-9, DTE/DCE RS232, предназначен для подключения EVM4510b к стандартным разъёмам.

Комплект оценки EVM4510m & Комплект оценки EVM4510n

предполагаемый срок выпуска - поставляется в виде исходных файлов

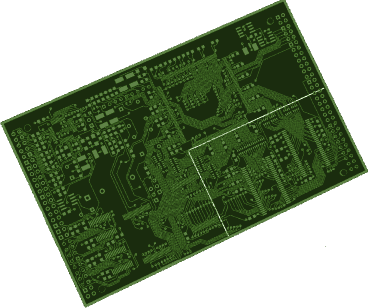

EVM4510n

Характеристики

  • S3C4510(KS32C50100)/S3C4530
  • 2/4 Мбайт flash, 128 Мбайт NAND flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Два асинхронных интерфейса, RS-232
  • 100/10 Мбит/сек Ethernet интерфейс
  • 1 светодиод, RTC, батарейка
  • JTAG разъём, 9 контактов
  • Габариты комплекта EVM4510m 140 мм x 78 мм, EVM4510n 120 мм x 78 мм, уточняется
  • Напряжение питания 5В ± 10%
  • Интерфейсы RS232, Ethernet, буферезированная для EVM4510m шина данных, выводы общего назначения выведены на разъёмы расширения, двурядные штыри или гнезда вдоль коротких сторон комплекта оценки

Комплект оценки EVM8695

предполагаемый срок выпуска - срок изготовления один месяц

Характеристики

  • KS8695 Micrel
  • 2/4 Мбайт flash
  • 16/32 Мбайт SDRAM, 4/8M x 32
  • Два асинхронных интерфейса, RS-232
  • 5 (пять) 100/10 Мбит/сек Ethernet интерфейсов
  • JTAG разъём, 20 контактов
  • Разъём расширения
  • Габариты комплекта 154 мм x 122 мм
  • Напряжение питания 5В ± 10%

ucrp, утилита архивирования

Характеристики

  • TCP/IP сервер ключевой информации, 32 ключа
  • История запусков программы
  • Очистка дискового пространства, файлов истории Linux

Документация/демо версия

Усечённая/бесплатная версия программы, без сервера ключевой информации, истории ucrp1.30

Формат выходного файла ucrp130.txt, ucrp130.pdf

ustc, консольная утилита ввода схемных компонентов, Kicad, Linux хост

  • Поддерживаемые форматы Kicad Sch, Brd, Lib, Pads-Net, Bom
  • Режим генерации схемных компонентов Kicad Lib

Демо версия

Усечённая/бесплатная версия программы ustc1.40
